最近一直在研究 ZKEVM 的设计思想及方案设想，一直没有绕开 custom gate 的概念，因此花了些时间，研究了它的概念。读完本篇文章，您将会了解：

1. 为什么使用 custom gate?

2. 什么是 custom gate?

为什么？

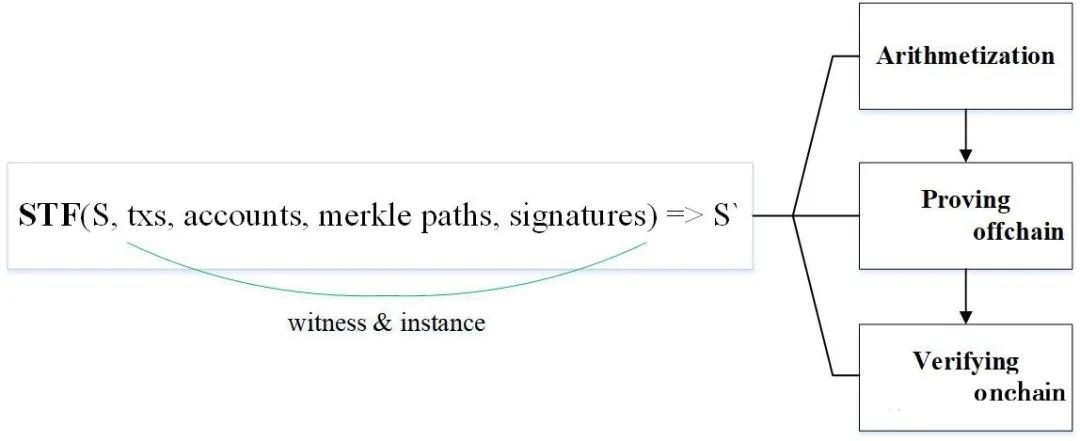

基于以太坊的 Layer2 扩容一直是一个热门的话题。目前，接受度最高的一种方案就是 rollup 方案，即链下计算，链上验证；简单来说，就是链下完成状态的转化，并且 prover 需要为转换的有效性生成一个 proof，如下图所示：

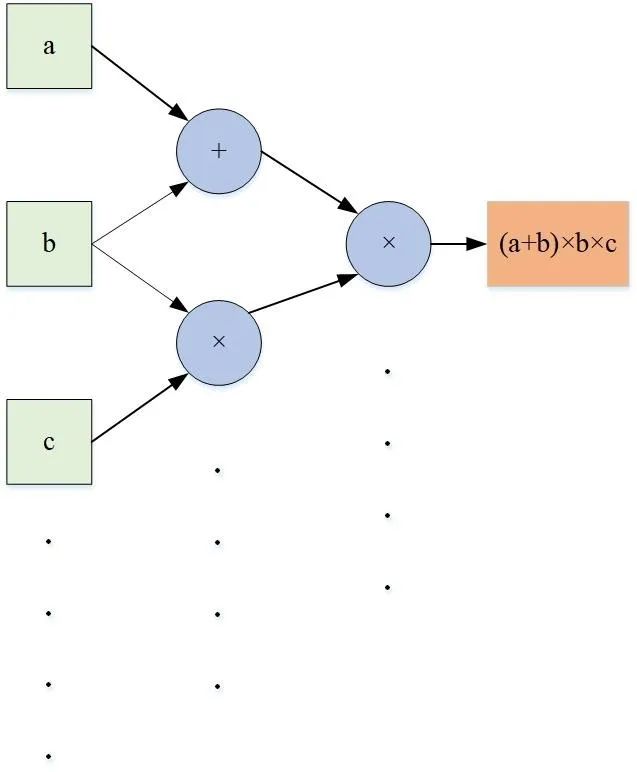

对于一个特定的合约，对应一个特定的状态转换函数 (STF),这个函数需要执行很多的计算，包括但不限于世界状态的更改，交易的签名校验等等。而以上所有的计算过程，都要转换成电路，一个由简单的 add-gate 和 mul-gate 组成的电路，prover 将根据这个电路，生成 proof 并发送给 verifier 验证。电路的表示形式如下：

和上面提到的一样，这个电路是固定的，它只代表着一个计算过程，因此不能用于其他计算的电路表示。也就是说，如果 prover 想证明其他的计算语句，则需要重新设计电路，重新部署 verify 合约。显然，这不是我们想要的，我们希望用户可以任意定义他们的合约，而不用重新部署新的验证合约，这就是兼容 EVM 的 ZKRollup 的设想。虽然实现它具有一定的挑战性，但这是很多人正在做的事情（MatterLabs 做的很好，我们一直在向他学习，值得尊敬）。

那如何做到 generic 呢？那要先从了解 TinyRam 的原理开始，文中不做过多的介绍，只需要知道它是一个可以验证计算正确性的一个架构即可。它有一个缺点，就是如果计算的复杂度太高，那对应的 TinyRam 的计算复杂度就越高，因此，仅仅用 TinyRam 来证明 STF 函数的正确性，工程上是难以接受的。下表中，展示了 TinyRam 的复杂度比较：

因此，单纯的依靠 TinyRam 来实现 generic 计算是行不通的。需要一种办法，来减少计算的复杂度，它就是custom gate；我们知道，在一笔交易的消耗中，合约逻辑的计算部分占比很少，而 signature、hash 等占了很大一部分比重，因此，如果我们把这些操作独立出来，作为一个操作单元 (OP)，类似于 ADD/MUL/SUB 等，那整个计算复杂度就会大大的降低。

同样的，即使在不是 generic 的场景下，就在目前固定的场景中，在 add-gate、mul-gate 之外，设计一个custom gate，同样会减少电路的规模，这就是为什么研究custome gate的原因。

什么是 custom gate？

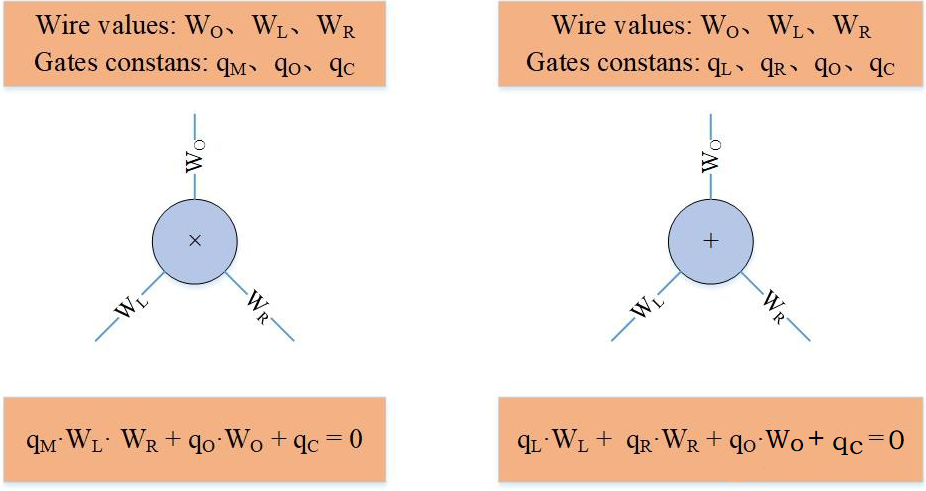

以 Plonk 算法为例，它的电路由加法门和乘法门组成，如下图所示：

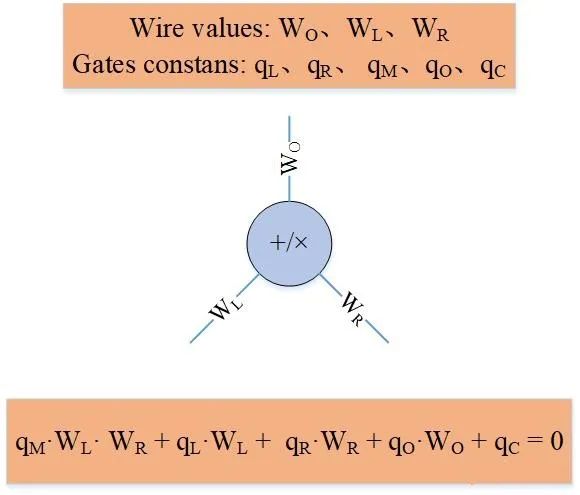

由于 Gates constants 可以为 0，因此可以把以上两个门，融合成一个门，根据 Gates constanst 的取值，决定某个约束对应的是加法门还是乘法门，如下图所示：

当 qM = 0、qL = 1、qR = 1、qO = 1,对应加法门，当 qM = 1、qL = 0、qR = 0、qO = 1 时，对应乘法门。

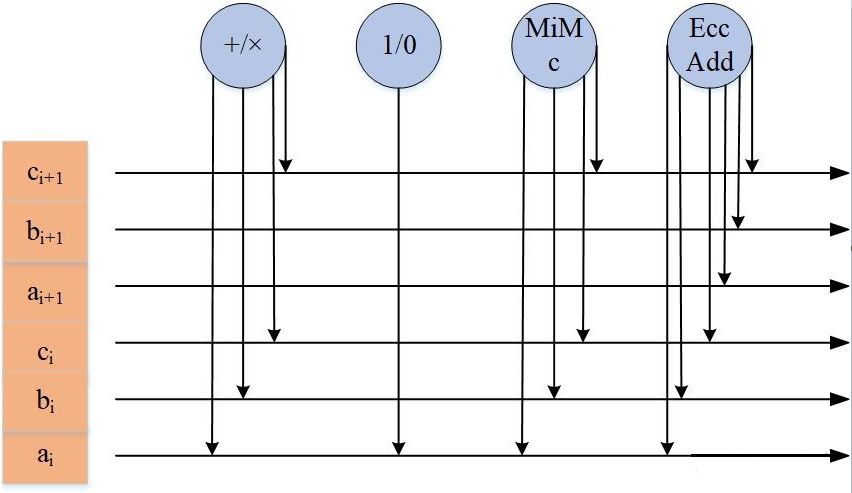

试想一下，如果 gate 的 input wires 不是 2 个呢？如果是 3 个，4 个或者更多，那么对应的 gate 就有可能实现简单的加法，乘法之外的功能。AZTEC 团队目前已经实现了几个小的电路逻辑单元，如下图所示：

举个例子，如果电路想更高效的计算 MiMc 函数，在新增 x3custom gate 之后，电路的约束变成：

qM·WL· WR + qL·WL + qR·WR + qO·WO + qL3WL3 + qC = 0

当 qM = 0、qL = 0、qR = 0、qL3 = 1、qo = 1 时，约束对应“MiMc”gate；可以想象的是，如果“Xor”gate，那么 sha256 的电路也将会变得更小。

Custom gate 的出现，使得大幅降低电路大小成为可能 (Gate 的数量 ),也使得电路的设计变得更加灵活。在实际的应用中，有许多操作都可以单独的设计成 custom gate，比如椭圆曲线的 point add、scalar mul 等，我们正在这么做。

另外，除了 Custom gate 外，lookup table 同样可以减少电路规模，两者配合使用，将取得令人兴奋的效果，后面我们将分享，如何在 zkp 中使用 lookup table。（通常，我们将使用了 custome gate 的 Plonk 算法称为 turbo Plonk；在此基础上又使用 lookup 的 Plonk 算法称为 ultra Plonk）
